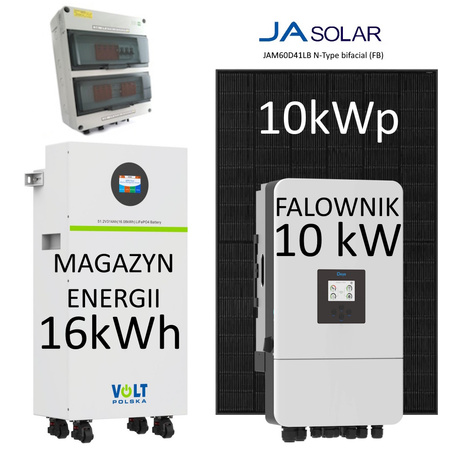

Zestaw hybrydowy PV 10 kW Ja Solar 500W + Falownik DEYE 10kW + MAGAZYN ENERGII ULTRA-5 51,2V 16kWh

Instalacja fotowoltaiczna o mocy znamionowej 10 kWp

W skład zestawu fotowoltaicznego 10 kWp wchodzą:

1. Panele fotowoltaiczne JA SOLAR JAM60D41 BIFACIAL 500W LB Full black - 20 szt

2. Hybrydowy inwerter niskonapięciowy Falownik Inwerter DEYE 10kW Trójfazowy Niskonapięciowy SUN-10K-SG05LP3-EU-SM2

- 1szt

3. Rozdzielnia AC + DC PLUS VCX 3 faz 2 mppt T2 15A + MC4 - 1 szt

4. Magazyn energii MAGAZYN ENERGII ULTRA-5 51,2V 314Ah 200A [16076Wh] - 1 szt

1. Panele fotowoltaiczne JA SOLAR JAM60D41 BIFACIAL 500W LB Full black

Charakterystyka:

Wymiary: 1953x1134x30 mm

Główne cechy:

Technologia ogniw Mono N-type

Moduł typ - BIFACIAL / Full black

Wysoka wydajność/half cut/Technologia Low LID Mono PERC/

Wolniejsza degradacja mocy

Zwiększony uzysk energii

Odporność na efekt PID dzięki optymalizacji procesu produkcji oraz selekcji ogniw słonecznych

Testowany na działanie mgły solnej oraz amoniaku - wysoka odporność na warunki atmosferyczne

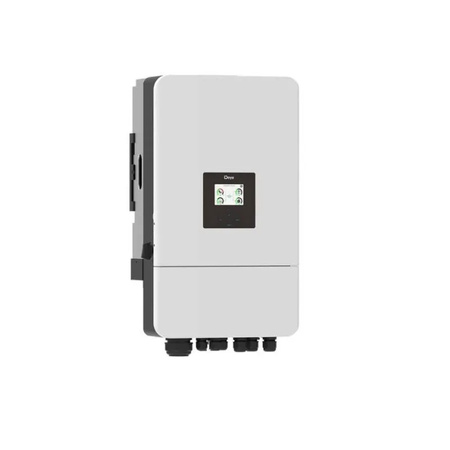

2. Hybrydowy inwerter niskonapięciowy DEYE SUN-10K-SG05LP3-EU-SM

Opis produktu

• Trójfazowy falownik hybrydowy DEYE SUN-10K-SG05LP3-EU-SM2 o mocy 10 kW, przeznaczony do zaawansowanych systemów fotowoltaicznych z magazynowaniem energii
• Stosunek mocy DC do AC wynosi 1,3, co pozwala podłączyć panele PV o mocy do 13 kW
• Wysoki prąd ładowania i rozładowania do 240 A, zapewniający szybkie zarządzanie energią w baterii
• Możliwość pracy w trybie wyspowym z pełnym wsparciem funkcji awaryjnego zasilania
• Regulacja poziomu eksportu energii do sieci od 0 do pełnej mocy falownika
• W trybie Off Grid maksymalna moc chwilowa wynosi do 200 procent mocy nominalnej przez 10 sekund
• Niezależny port zapasowy umożliwia zasilanie wybranego obciążenia bez potrzeby stosowania kosztownego przełącznika ATS
• Wbudowany port dla agregatu prądotwórczego z możliwością automatycznego doładowywania baterii i kontrolą startu z poziomu falownika
• Opcja podłączenia turbiny wiatrowej do systemu
• Możliwość rozbudowy istniejącej instalacji PV po stronie AC o magazyn energii na dwa sposoby
• Równoległe połączenie do 16 falowników trójfazowych w jednym systemie
• Funkcja „Time of Use” pozwala ustawić do 6 przedziałów czasowych ładowania i rozładowywania baterii
• Zaawansowany monitoring napięć i stabilności zasilania zwiększa niezawodność systemu
• Kolorowy ekran dotykowy umożliwia intuicyjne sterowanie i kontrolę pracy systemu
• Wbudowany wyłącznik serwisowy zwiększa bezpieczeństwo użytkowania
• Kompatybilność z większością magazynów energii niskiego napięcia
• W komplecie: przekładniki, czujnik temperatury, zestaw montażowy, moduł Wi-Fi – bez potrzeby stosowania osobnego Smart Metera
• Szybkie przełączenie na zasilanie awaryjne w czasie do 0,4 sekundy
• Długi czas życia oraz 10-letnia gwarancja
• Współpraca z aplikacjami DEYE i SOLARMAN pozwala na zdalne monitorowanie i zarządzanie instalacją

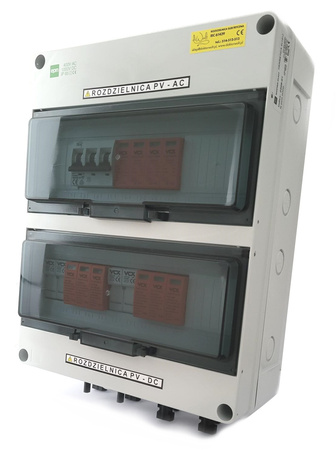

. AC + DC PLUS VCX 3 faz 2 mppt T2 15A + MC4

Rozdzielnica PV ACDC APAR służy do zabezpieczenia inwertera 3- fazowego - 2 mppt od strony AC o mocach od od 3 do 10kW

Rozdzielnia znajduje się w obudowie IP 65 HERMETICA RN 2x12+2 IP65 o wymiarach 540x270x119,5 mm mm

Na wyposażeniu obudowy znajdują się 2 listwy PE+N

Obudowa posiada ściany z otworami wyłamywanymi pod dławice PG. Zarówno szybę jak i rozdzielnie można plombować. Rozdzielnia wykonana została z trwałych materiałów, które odporne są na uszkodzenia mechaniczne. Szybę rozdzielni można zatrzymać w pozycji zarówno całkowicie otwartej jak i półotwartej. Rozdzielnie PV można rozbudować do 16 modułów

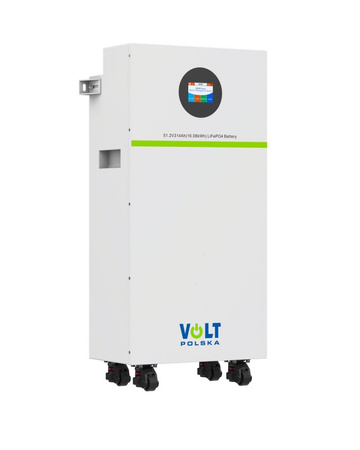

4. Magazyn energii VOLT POLSKA ULTRA 5 51,2V 314Ah 200A

Opis produktu

Magazyny energii ULTRA 5 51,2V 314Ah 200A to urządzenia przeznaczone do przechowywania energii wyprodukowanej przez instalację fotowoltaiczną.

Działają na zasadzie gromadzenia, a następnie uwalniania energii elektrycznej w odpowiednim momencie. Słońce nie świeci 24 godziny na dobę, a w większości gospodarstw domowych najwięcej energii zużywa się rano i wieczorem w momencie niedużego nasłonecznienia. Warto więc wytwarzać energię w sprzyjających warunkach, aby później wykorzystać ją właśnie w godzinach największego zużycia prądu. Pozwoli nam to zoptymalizować zużycie prądu i zyskać niezależność energetyczną.
Magazyny energii ULTRA 5 51,2V 314Ah 200A mają szerokie zastosowanie, zarówno w przestrzeni prywatnej (domki jednorodzinne), jak i publicznej (restauracje, hotele, supermarkety, fabryki etc.).
Najważniejsze cechy:

• Zastosowanie ogniw litowo-żelazowo-fosforanowych (LiFePO4), które wpływają na długą żywotność i bezpieczeństwo urządzenia.
• Możliwość wykonania ok. 6 000 cykli, co pozwala wielokrotnie ładować i rozładowywać urządzenie przy zachowaniu co najmniej 60% pierwotnej pojemności. To wszystko przekłada się na długie lata trwałości, co jest istotne w zastosowaniach, gdzie wymagana jest stabilna dostępność energii przez wiele lat.
• System zarządzania BMS (Battery Managemenat System), który monitoruje różne parametry, takie jak napięcie, prąd, temperatura i stan naładowania. Zabezpiecza również urządzenie przed nadmiernym rozładowaniem, przeładowaniem oraz ekstremalnymi temperaturami.
• Modułowa konstrukcja pozwala łączyć magazyny równolegle, dzięki czemu możemy w przyszłości rozbudować instalację fotowoltaiczną oraz zwiększyć pojemności w przypadku wzrostu zapotrzebowania na energię.
• Nowoczesny design oraz niewielkie rozmiary pozwalają na montaż urządzenia praktycznie w każdym wnętrzu.

Do czego służą poszczególne urządzenia w zestawie?

1. Magazyn energii służy do przechowywania nadmiaru energii elektrycznej i wykorzystania przez użytkownika w okresie największego zużycia np. rano i wieczorem.
2. Inwerter służy głównie do przekształcania energii elektrycznej. Konwertuje prąd stały (DC) z magazynu energii na prąd zmienny (AC), który może być używany do zasilania domowych urządzeń elektrycznych m.in. grzewczych (piece CO), urządzeń RTV-AGD (lodówki, mikrofalówki, telewizory), sprzętu komputerowego, elektronarzędzi.
3. Inwerter może pełnić funkcje monitorowania, kontroli i zarządzania operacjami magazynowania energii, jak m.in. kontrola przepływu energii, ochrona przed przeładowaniem lub rozładowaniem.

Dla kogo przeznaczony jest nasz zestaw?
Nasz zestaw może być atrakcyjny dla szerokiego spektrum odbiorców, którzy dążą do poprawy wydajności energetycznej, zmniejszenia kosztów, zwiększenia niezależności energetycznej oraz redukcji emisji gazów cieplarnianych:

1. Właściciele domów lub budynków mieszkalnych: Osoby posiadające domy lub mieszkania, które chcą zainstalować system magazynowania energii w celu zmniejszenia rachunków za energię elektryczną, zwiększenia niezależności energetycznej oraz minimalizacji wpływu na środowisko poprzez wykorzystanie odnawialnych źródeł energii.
2. Firmy i przedsiębiorstwa: Przedsiębiorstwa, które posiadają swoje budynki i chcą zainstalować system magazynowania energii w celu zmniejszenia kosztów energii elektrycznej oraz zwiększenia niezawodności zasilania w sytuacjach awaryjnych.
3. Instytucje publiczne i organizacje: Szkoły, urzędy, szpitale i inne instytucje publiczne oraz organizacje pozarządowe, które chcą zainstalować system magazynowania energii w celu zmniejszenia zużycia energii elektrycznej, obniżenia kosztów eksploatacji oraz zwiększenia niezawodności zasilania w sytuacjach awaryjnych.

WAŻNE!

Zapraszamy do obejrzenia bardzo praktycznych filmów instruktażowych:

• Jak połączyć magazyn energii + inwerter solarny Ultra 10 000 (48V)  - https://www.youtube.com/watch?v=F4c2-JrLsyY

• Jak zainstalować aplikację do komunikacji między jednym z trzech magazynów energii, a laptopem - https://www.youtube.com/watch?v=bVxgm6kBa0w

W celu dobrania odpowiedniej konstrukcji montażowej zapraszamy do odwiedzenia odpowiedniego działu.

lub do kontaktu bezpośrednio z naszymi doradcami w biurze obsługi PVSTAR.PL w Krakowie na ul. Lubocka 35 lub poprzez kontakt mailowy lub telefoniczny.


Istnieje możliwość skonfigurowania dowolnego zestawu fotowoltaicznego ze względu na moc czy rodzaj inwertera. Zapraszamy do kontaktu pv@pvstar.pl lub tel: 507982624
