W skład zestawu fotowoltaicznego 10,005 kWp wchodzą:

1. Moduły fotowoltaiczne JA SOLAR JAM60D41 BIFACIAL 500W LB Full black MC4 (1953x1134x30) (N-Type) - 20 szt

2. Falownik hybrydowy Solplanet  ASW10kH-T3, 3-fazowy, 10kW, 3 MPPT

3. Rozdzielnia AC + DC PLUS VCX 3 faz 3 mppt T2 15A + MC4

4. Magazyn energii Solplanet Ai-HB G2 7,68 kWh

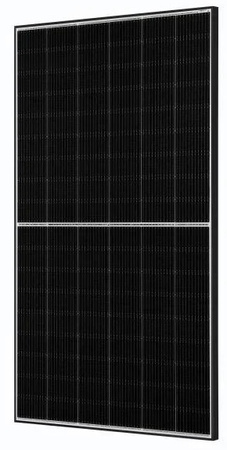

1. Panele fotowoltaiczne JA SOLAR JAM60D41 BIFACIAL 500W LB Full black

Charakterystyka:

Wymiary: 1953x1134x30 mm

Główne cechy:

Technologia ogniw Mono N-type

Moduł typ - BIFACIAL / Full black

Wysoka wydajność/half cut/Technologia Low LID Mono PERC/

Wolniejsza degradacja mocy

Zwiększony uzysk energii

Odporność na efekt PID dzięki optymalizacji procesu produkcji oraz selekcji ogniw słonecznych

Testowany na działanie mgły solnej oraz amoniaku - wysoka odporność na warunki atmosferyczne

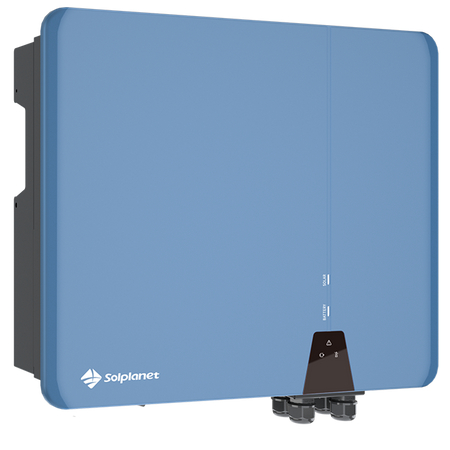

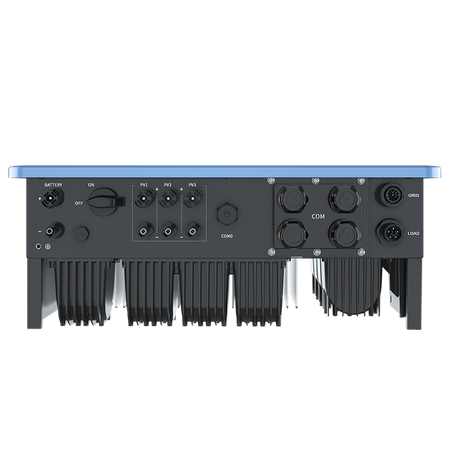

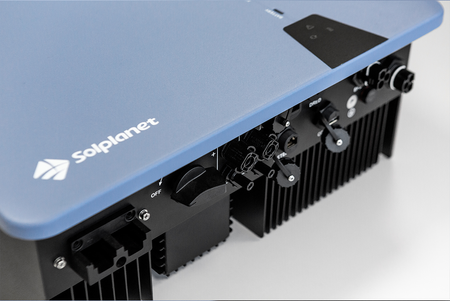

2. Falownik hybrydowy Solplanet  ASW10kH-T3, 3-fazowy, 10kW, 3 MPPT

Inwertery hybrydowe z serii ASW H-T3 posiadają 100% trójfazowe, niesymetryczne wyjście prądu przemiennego w trybie EPS, co pozwala inwerterowi lepiej dostosować się do zmiennych obciążeń, poprawiając efektywność i wydajność systemu.

Inteligentne oprogramowanie, które możesz łatwo zarządzać pracą baterii trybach DOD, czasu użycia i ustawień mocy. Ultrakrótki czas przełączania w tryb UPS, wynoszący poniżej 10 ms zapewnia błyskawiczną reakcję. Tak jak we wszystkich produktach Solplanet, seria ASW H-T2/T3 może być zainstalowana bezproblemowo dzięki złączom Phoenix Contact, które nie wymagają użycia narzędzi. Dodatkowo, konstrukcja z certyfikatem IP66 umożliwia instalację zarówno wewnątrz, jak i na zewnątrz budynków, bez obaw o trwałość i niezawodność urządzenia.

Seria H-T3 jest wyposażona w 3 niezależne MPPTs, co umożliwia elastyczne projektowanie instalacji fotowoltaicznej o wyższej mocy, z maksymalnym wejściem wynoszącym 16A na każdy łańcuch. Dzięki temu jest to idealne rozwiązanie do zastosowania z modułami bifacjalnymi oraz dużymi modułami fotowoltaicznymi.

Wejście PV:

Maksymalne moc wejściowa DC [V] 18000

Maksymalna moc pozorna AC [V] 10000

Nominalne napięcie robocze DC [V] 1000

Maksymalny prąd wejścia [A] 30

Zakres napięcia MPPT [Vdc]: 150-950

Napięcie startowe [V]: 180

Liczba MPPT: 3

3. AC + DC PLUS VCX 3 faz 3 MPPT T2 15A + MC4

Zestaw rozdzielnic PV AC/DC APAR służy do zabezpieczenia inwertera 3- fazowego z 3 obwodami (3MPPT) od strony DC a od strony AC o mocy do 12kW

Rozdzielnia DC znajduje się w obudowie IP 65 HERMETICA RN 1x12+4 IP65 o wymiarach 34cm x  27cm x 13,8cm

Na wyposażeniu obudowy znajdują się 2 listwy PE+N

W skład rozdzielni wchodzi:

1. ogranicznik przepięć  firmy VCX 1200 VDC 3P typ II – 3 szt

2. Rozłącznik bezpiecznikowy firmy VCX (podstawa bezpiecznikowa + wkładka bezpiecznikowa gPV 15A) – 6 szt

Obudowa posiada ściany z otworami wyłamywanymi pod dławice PG. Zarówno szybę jak i rozdzielnie można plombować. Rozdzielnia wykonana została z trwałych materiałów, które odporne są na uszkodzenia mechaniczne. Szybę rozdzielni można zatrzymać w pozycji zarówno całkowicie otwartej jak i półotwartej. Rozdzielnie PV można rozbudować do 16 modułów

Rozdzielnia AC znajduje się w obudowie IP 65 HERMETICA RN 1x12+1 IP65 o wymiarach 27cm x 22cm x 12cm

Wyposażenie:

1.Ogranicznik przepięć VCX typ II 4P- 1 szt

2. Wyłącznik nadprądowy KANLUX IDEAL B20 3F – 1 szt

Obudowa posiada ściany z otworami wyłamywanymi pod dławice PG. Zarówno szybę jak i rozdzielnie można plombować. Rozdzielnia wykonana została z trwałych materiałów, które odporne są na uszkodzenia mechaniczne. Szybę rozdzielni można zatrzymać w pozycji zarówno całkowicie otwartej jak i półotwartej. Rozdzielnie PV można rozbudować do 13 modułów

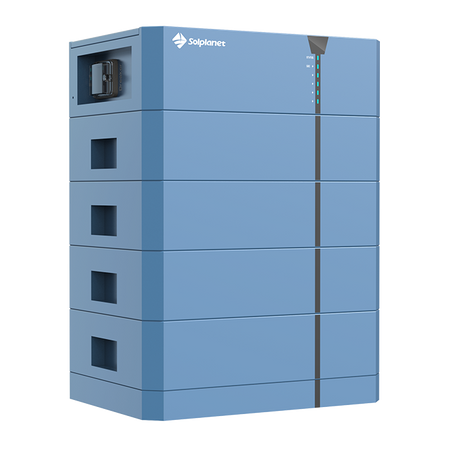

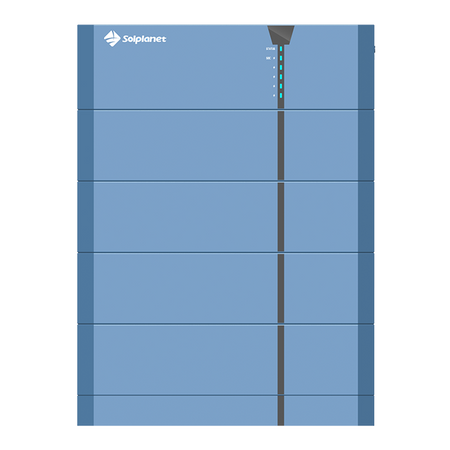

4. Magazyn energii Solplanet Ai-HB G2 7,68 kWh

Druga generacja wysokonapięciowych magazynów energii to inteligentny i elastyczny system magazynowania energii, idealnie dopasowany do naszych trójfazowych inwerterów hybrydowych. Modułowy design serii Ai-HB G2 pozwala dostosować system do Twoich potrzeb, oferując pojemność aż do 81,92 kWh przy zastosowaniu czterech jednostek (po osiem modułów każda) połączonych równolegle i płynnie ze sobą współpracujących.

Nasz inteligentny system zarządzania monitoruje niezależnie każde pojedyncze ogniwo magazynu energii, optymalizując pracę całego systemu. Zapewnia to długoterminową niezawodność i bezpieczeństwo. Predefiniowane tryby pozwalają optymalnie korzystać z magazynu energii w trybach auto konsumpcji, rezerwy mocy lub wykorzystania mocy według harmonogramu. Całością instalacji można zarządzać oraz monitorować jej pracę zdalnie za pomocą przyjaznej dla użytkownika aplikacji Solplanet.

Tak jak w przypadku wszystkich urządzeń Solplanet, montaż, uruchomienie i użytkowanie naszych magazynów energii jest łatwe i intuicyjne co sprawia, że korzystanie z nich to czyta przyjemność

Solplanet Ai-HB G2 7,68 kWh - 3 moduły bateryjne + BMS

podstawowe dane techniczne:

Pojemność Nominalna [kWh]: 7,68

Napięcie znamionowe [V: 153,6

Napięcie robocze [V]: 174-219

Maksymalny Prąd Ładowania/Rozładowania [A]: 25/30

Wydajność akumulatora (całość cyklu) [%]: >95

Głębokość rozładowania [%]:

Ilość cykli*: >6000

Skalowalność: aż do 81,92 kWh

Wymiary (S*W*G) [cm]: 54 x 39 x 60

Waga [kg]: 106.5

Na naszych aukcjach można dokupić osobne moduły bateryjne w celu powiększenia magazynu.

Solplanet moduł bateryjny 2,56 kWh,

napięcie 51,2 V

AI-HB 2.56LG G2

Magazyn energii umożliwia konfigurację od 3 (w zestawie) do 10 modułów bateryjnych, tworząc magazyn o pojemności od 7.68 do 25.6 kWh.

Po zakupie zestawu można otrzymać dotację z programu Mój Prąd 6,0

• Dla mikroinstalacji PV zgłoszonych do przyłączenia od 01.08.2024 r. wraz z magazynem energii/magazynem ciepła (wymóg obligatoryjny):

  moc mikroinstalacji od 2kW do 20 kW;

  wysokość dofinansowania - do 50% kosztów kwalifikowanych, nie więcej niż:

  mikroinstalacje PV + element dodatkowy – 7 tys. zł + dofinansowanie do elementu dodatkowego;

  magazyn energii – 16 tys. zł;

Po zakupie wraz z zestawem fotowoltaicznym otrzymają Państwo instrukcję montażu oraz karty katalogowe i certyfikaty dla paneli oraz falownika.

W celu dobrania odpowiedniej konstrukcji montażowej zapraszamy do odwiedzenia odpowiedniego działu.

lub do kontaktu bezpośrednio z naszymi doradcami w biurze obsługi PVSTAR.PL w Krakowie na ul. Lubocka 35 lub poprzez kontakt mailowy lub telefoniczny.

Istnieje możliwość skonfigurowania dowolnego zestawu fotowoltaicznego ze względu na moc czy rodzaj inwertera. Zapraszamy do kontaktu pv@pvstar.pl lub tel: 507982624
