Rozdzielnica PV fotowoltaika 1000V DC T1 T2 1MPPT DC SW1 + MC4
- Rozdzielnica nadaje się do zabezpieczenia instalacji fotowoltaicznych od strony DC do wszystkich typów falowników sieciowych.
Rozdzielnica 1000V DC T1 T2 APAR do systemów fotowoltaicznych 1MPPT typ SW1+ sprawdzi się w przypadku inwerterów:
1 fazowy 1 stringowy o mocy od 1kW do 5kW
3 fazowy 1 stringowy o mocy od 3kW do 8kW
Rozdzielnica PV typ T1+T2 doskonale sprawdzi się do zabezpieczenia inwerterów sieciowych w przypadku połączenia instalacji z LPS

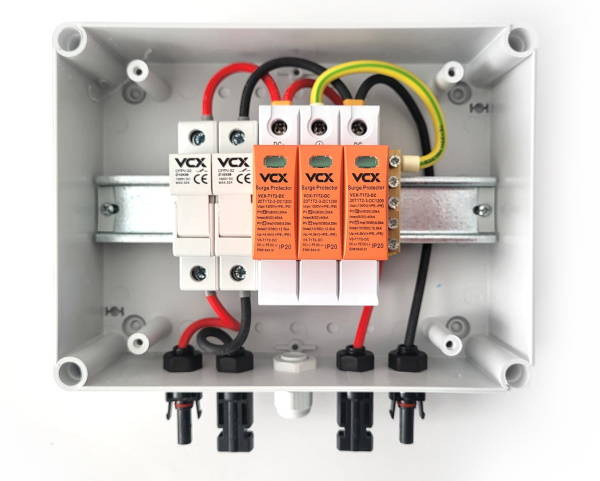

Rozdzielnica PV SW1+ jest gotowa do działania , w pełni okablowana rozdzielnica 1000V DC. Obudowę rozdzielni stanowi obudowa hermetyczna IP 65 Hermetica RN-1x8+2 o wymiarach 168x220x112,5 mm z certyfikatem 1000 VDC. Rozdzielnia wykonana została z trwałych materiałów, które odporne są na uszkodzenia mechaniczne. Szybę rozdzielni można zatrzymać w pozycji zarówno całkowicie otwartej jak i półotwartej. Rozdzielnie PV można rozbudować do 8 modułów
Wyposażenie rozdzielnicy SW1+:
1. Ogranicznik przepięć VCX 1200 T1 T2 VDC 3P, który chroni całą instalację przed przepięciami
Dane techniczne:
Klasa ochrony: T1 T2
Wykonanie: WATYSTOROWE
Przyłącza max: 35mm2
Maksymalne napięcie pracy: Ucpv 1200 V DC
Prąd próbny: In(8/20) 20 kA
Prąd max: Imax(8/20) 40 kA
Prąd impulsowy na biegun: Iimp(10/350) 6,25kA
Prąd impulsowy Itotal: 12,5kA
Napięciowy poziom ochrony: Up <4,5kV
Temperatura składowania: -30/+70°C
Temperatura otoczenia pracy: -30/+50°C
Klasa szczelności: IP 20
2. Rozłącznik bezpiecznikowy firmy VCX (podstawa bezpiecznikowa + wkładka bezpiecznikowa gPV 12A) - 2 szt
Dane techniczne:
Dane techniczne:
Prąd znamionowy (In)- 12A
Liczba biegunów – 1P
Pojemność zacisku – 0,8-6mm2
Montaż na szynie TH-35
Napięcie znamionowe(Un)-1000V DC
Liczba modułów – 1
Posiada certyfikat TUV i CE
Spełnia normy EN60269-6:2011
Wkładki cylindryczne 10×38
W rozdzielni wykorzystano wysokiej jakości przewody fotowoltaiczne 4mm2.
Rozdzielnica ma wbudowane i podłączone wtyki tablicowe typu MC4 - umożliwiające szybkie podłączenie przewodów solarnych z instalacji do falownika.
Zarówno rozdzielnica jak i użyte w rozdzielni elementy aparatury modułowej posiadają wszystkie niezbędne certyfikaty.
