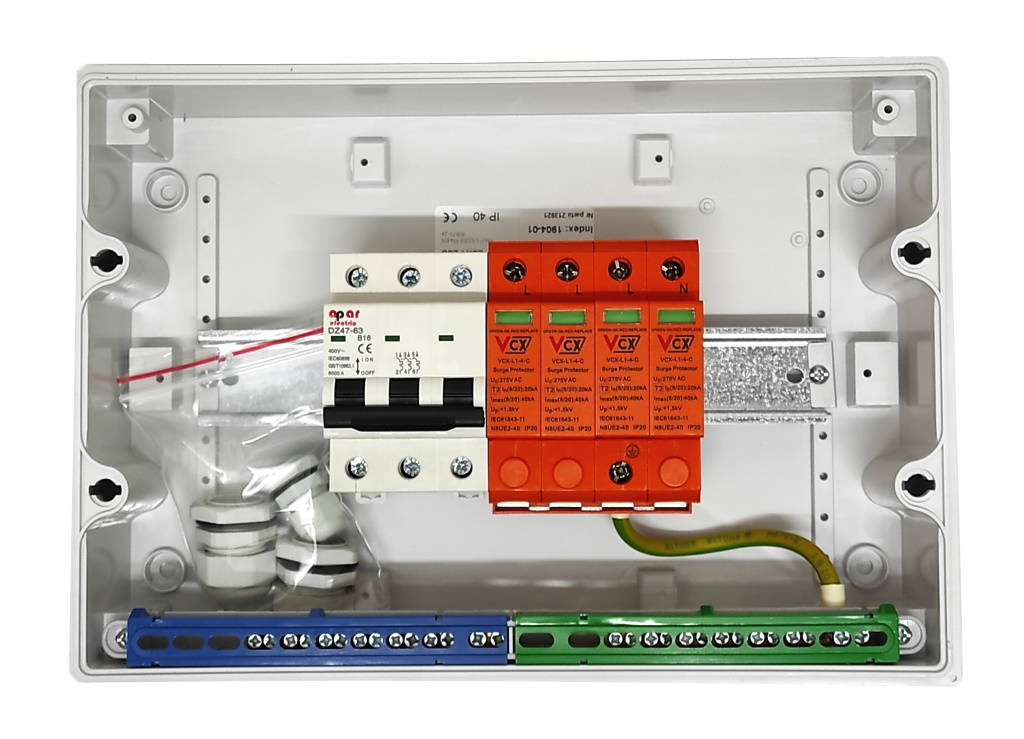

1. W skład zestawu wchodzi obudowa hermetyczna IP 44 EP 1×12 o wymiarach 231x302x115 mm, z szybką otwieraną na lewą stronę.
W rozdzielnia zamontowany jest wysokiej jakości osprzęt firmy APAR / VCX / SUNTREE*
W skład rozdzielni wchodzi :
1.Ogranicznik przepięć APAR / VCX / SUNTREE* C 4P – 1 szt
Prąd próbny 20kA
Prąd max. 40kA
Max napięcie pracy 385V
Napięcie obniżone 1.8kV
Klasa ochrony C
2. Wyłącznik nadprądowy APAR / KANLUX IDEAL / SUNTREE* B16 3F – 1 szt
Wytrzymałość zwarciowa 6000 A
Wytrzymałość mechaniczna powyżej 20000 operacji
Wytrzymałość elektryczna powyżej 10000 operacji
Waga 0,3 kg
Stopień ochrony IP 20
Prąd zwarciowy 6 kA
Prąd znamionowy 16A
Napięcie znamionowe 400 V
Krotność prądu znamionowego 3-5 In
Ilość biegunów 3P
Charakterystyka B
W zestawie z rozdzielnią znajduje się pakiet 3 szt dławików i podłączony jest przewód ochronny
Rozdzielnica 1000V DC do systemów fotowoltaicznych 2MPPT typ SW2M+ - kompatybilna z 3 fazowymi 2 stringowymi od 3kW do 15kW.
2. W skład zestawu wchodzi obudowa hermetyczna IP 65 EP 1×12 o wymiarach 231x302x115 mm, z szybką otwieraną na lewą stronę, z certyfikatem 1500VDC z możliwością zabudowania 12 modułów.
W skład zestawu wchodzi :
– ogranicznik przepięć APAR/VCX1000/SUNTREE* VDC 3P – 2 szt
Typ: II
Maksymalne napięcie trwałej pracy DC [V] – 1500
Maksymalne napięcie instalacji fotowoltaicznej [V] – 1100 VDC
Znamionowy prąd wyładowczy – wartość szczytowa (8/20) [kA]
Sygnalizacja zadziałania na urządzeniu – optyczna
– Rozłącznik bezpiecznikowy APAR/VCX/SUNTREE* (podstawa bezpiecznikowa + wkładka bezpiecznikowa gPV 12A) – 4 szt
Dane techniczne:
Prąd znamionowy (In)- 12A
Pojemność zacisku – 0,8-6mm2
Montaż na szynie TH-35
Napięcie znamionowe(Un)-1000V DC
Wkładki cylindryczne 10×38
Dostępne są wersję z wkładami 12A / 15A / 20A / 25A
Rozdzielnica jest dedykowana instalatorom którzy wchodzą przewodami poprzez korytka lub rurki instalacyjne i sami sznurują wnętrze ( przewody ochronne PE są w zestawie podłączone).
W zestawie znajdują się dławiki do szczelnego przejścia przewodami.
*w zależności od aktualnej dostępności
