Zestaw rozdzielnica AC + DC premium 1 faz 1 mppt
- Rozdzielnica nadaje się do zabezpieczenia instalacji fotowoltaicznych od strony DC do wszystkich typów falowników sieciowych.
Kompletny zestaw do zabezpieczenia instalacji fotowoltaicznej AC+DC EATON + WEIDMULLER składa się z rozdzielnicy ACP1 EATON o wymiarach 170x105x111 mm dedykowanej dla inwerterów 1 fazowych (1lub 2 mppt) o mocach do 3,68 kW. oraz z rozdzielnicy 1MPPT+ (Hermetica RN-1×8+2 o wymiarach 168x220x112,5 mm.) , która może zabezpieczać:
1 fazowy 1 stringowy o mocy od 1kW do 5kW
3 fazowy 1 stringowy o mocy od 3kW do 8kW
Obie rozdzielnie zbudowane są z wysokiej jakości materiałów zapewniając IP65. Obie mają możliwość plombowania, a ich szyby można zatrzymać w pozycji całkowicie otwartej i półotwartej.
W skład rozdzielni ACP1 wchodzi :
1.Ogranicznik przepięć EATON SPET2-280/1 – 2 szt
-bieguny: 1
-poziom ochrony: 1.4 kV
-najwyższe napięcie trwałej pracy AC: 280V
-znamionowy prąd wyładowczy – wartość szczytowa (8/20): 10kA
-układ sieci: TN-C
-poziom ochrony L-N: 1.0 kV
-montaż: szyna DIN 35 mm
– sygnalizacja zadziałania na urządzeniu: optyczny
2. Wyłącznik nadprądowy EATON HN -B16/1- 1 szt
-Napięcie znamionowe – 230/400V AC
-Prąd znamionowy – 16A
-Ilość biegunów – 1+N
-Montaż – DIN
-Charakterystyka -B
-Wytrzymałość zwarciowa – 6kA
-Klasa szczelności – IP20
-optyczny wskaźnik zadziałania

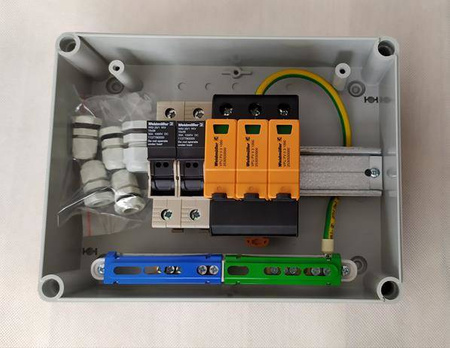

Rozdzielnica PV fotowoltaika 1000V DC PW1M+ 1MPPT+ posiada certyfikat 1000 VDC
W skład zestawu wchodzi:
– Ogranicznik przepięć niemieckiej firmy Weidmüller 1000 VDC 3P, który chroni całą instalację przed przepięciami.
Ogranicznik przepięć Weidmüller 1000 VDC 3P
Typ: II
Maksymalne napięcie trwałej pracy DC [V] – 1500
Maksymalne napięcie instalacji fotowoltaicznej [V] – 1100 VDC
Znamionowy prąd wyładowczy – wartość szczytowa (8/20) [kA]
Sygnalizacja zadziałania na urządzeniu – optyczna
– Rozłącznik bezpieczenikowy niemieckiej firmy Weidmüller (podstawa bezpiecznikowa + wkładka bezpiecznikowa gPV 12A) – 2 szt
Dane techniczne:
Prąd znamionowy (In)- 12A
Pojemność zacisku – 0,8-6mm2
Montaż na szynie TH-35
Napięcie znamionowe(Un)-1000V DC
Wkładki cylindryczne 10×38
Dostępne są wersję z wkładami 12A / 15A / 20A / 25A
Rozdzielnica jest dedykowana instalatorom którzy wchodzą przewodami poprzez korytka lub rurki instalacyjne i sami sznurują wnętrze ( przewody ochronne PE są w zestawie podłączone).
W zestawie są dławiki do szczelnego przejścia przewodami.
